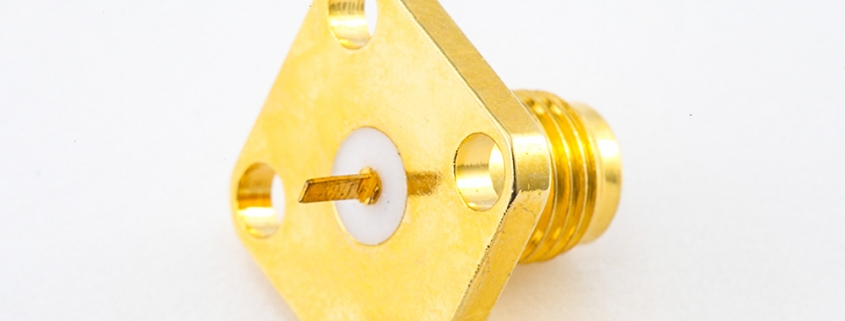

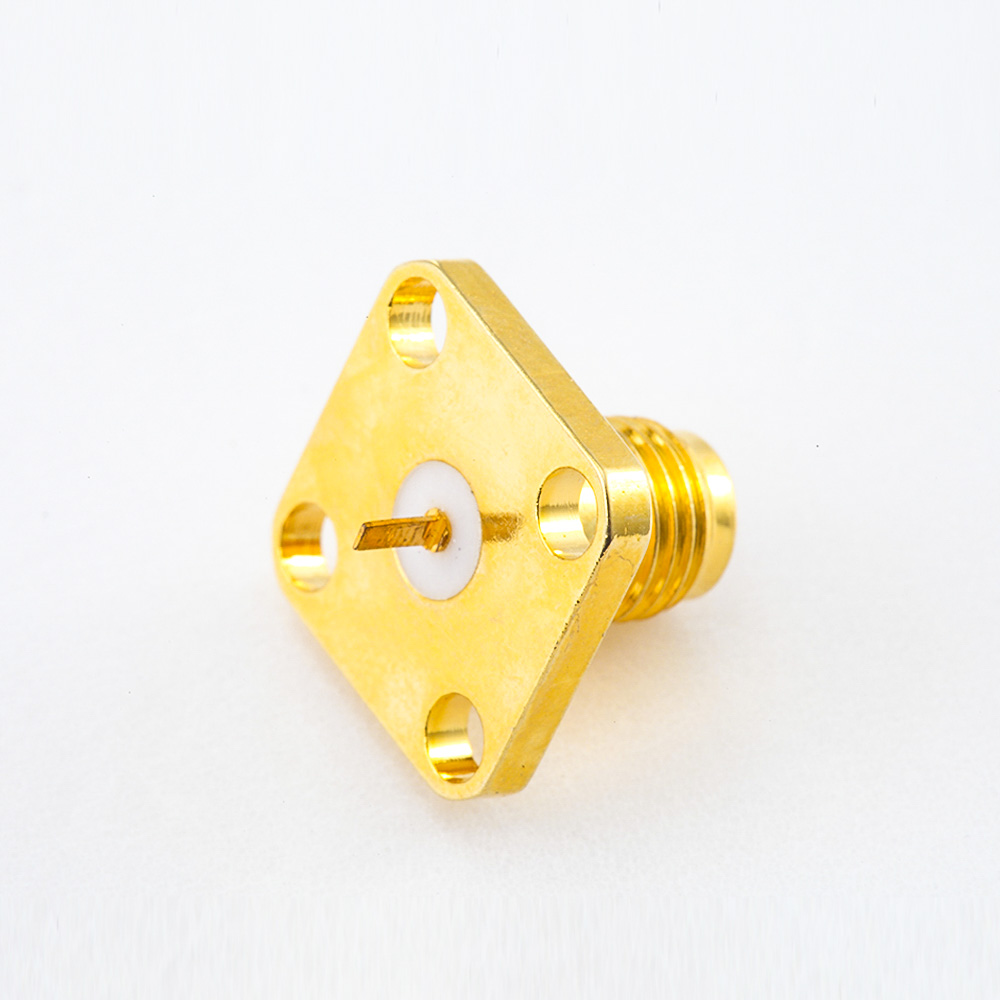

4孔法兰SMA母头直式连接器PCB安装焊板
料号： EB-007-0672
标签：SMA连接器, 母, 直式, PCB安装/面板安装, 焊接, 4孔法兰/焊板，铜, 镀金, 标准, 50Ω
材料：黄铜/铁氟龙/镀金/钢铁/硅/磷
产品特点：
产品规格
| 温度范围 | -65~+165°C |
| 环境温度 | ≦95%(40°C±2°C) |
| 特性阻抗 | 50Ω |
| 频率范围 | DC~6GHz |
| 工作电压 | 500Vr.m.s |
| 耐压 | 1000Vr.m.s |
| 中心接触电阻 | ≦3mΩ |
| 外导体电阻 | ≦2.5mΩ |
| 绝缘电阻 | ≧5000MΩ |
| 中心导体保持力 | ≧0.28N |
| 插入损耗 | 0.15dB/6GHz |
| 电压驻波比 直式 | ≤1.10+0.02f |
| 电压驻波比 弯式 | ≤1.20+0.03f |
| 耐用性 | >=500次 |
注释：具体规格参考图纸
| 类型 | 材料 | 表面处理 |
| 主体 | 黄铜 | 镀金 |
| 绝缘体 | PTFE | – |
| 中心针 | 铍铜合金 | 镀金 |

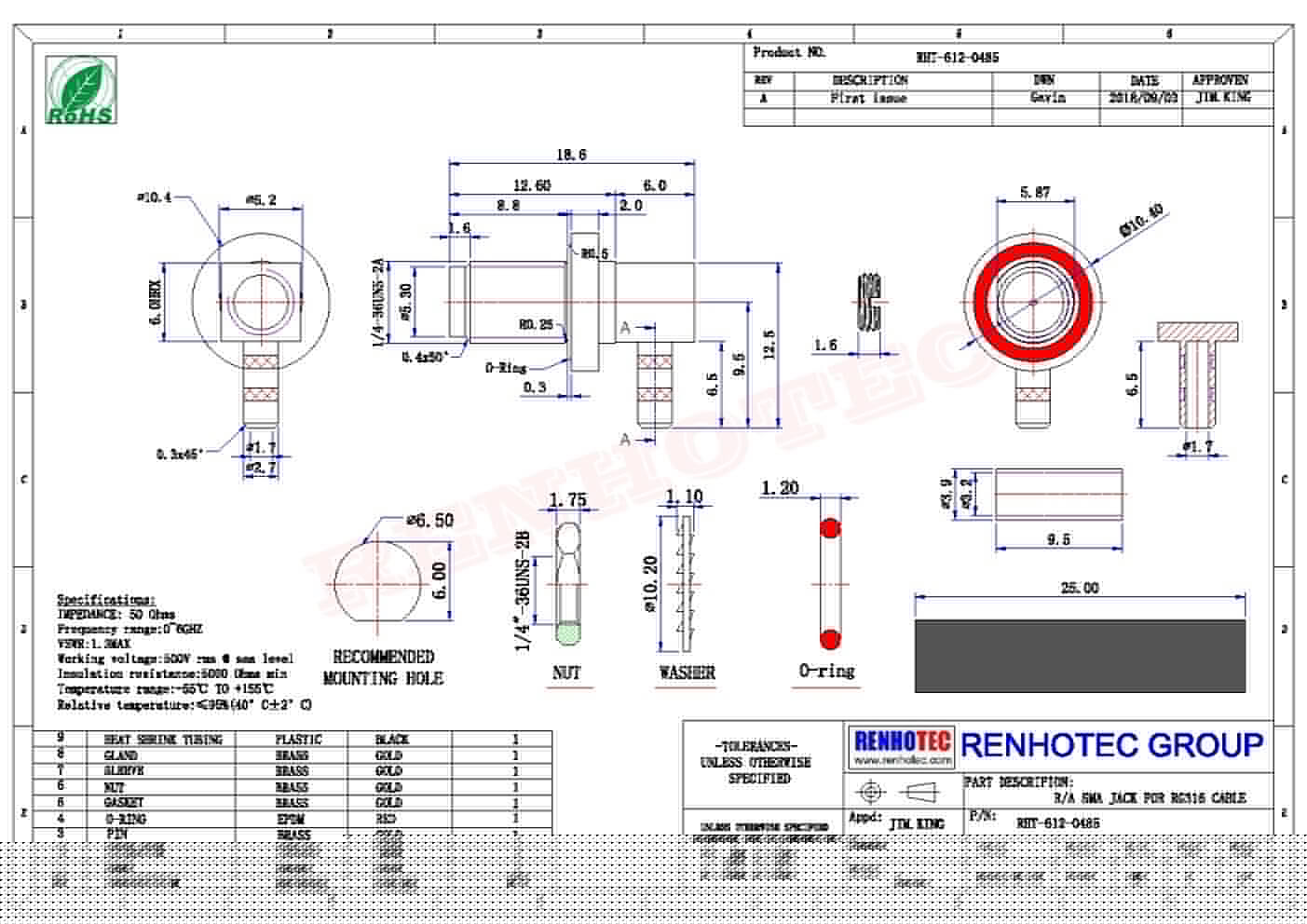

产品图纸
包装与运输
| 发货地 | 广东省东莞 |
| 付款方式 | 支付宝、微信、银行汇款 |
| 常规交货期 | 7-10天 |
| 运输方式 | 快递/物流 |
| 包装方式 | 吸塑盒+纸箱/ PE袋+纸箱 |
| 箱规 | 39.5*24.5*19.5cm |
| 49.5*24.5*19.5cm | |
| 47*41*21cm | |
| 34*34*30cm |
